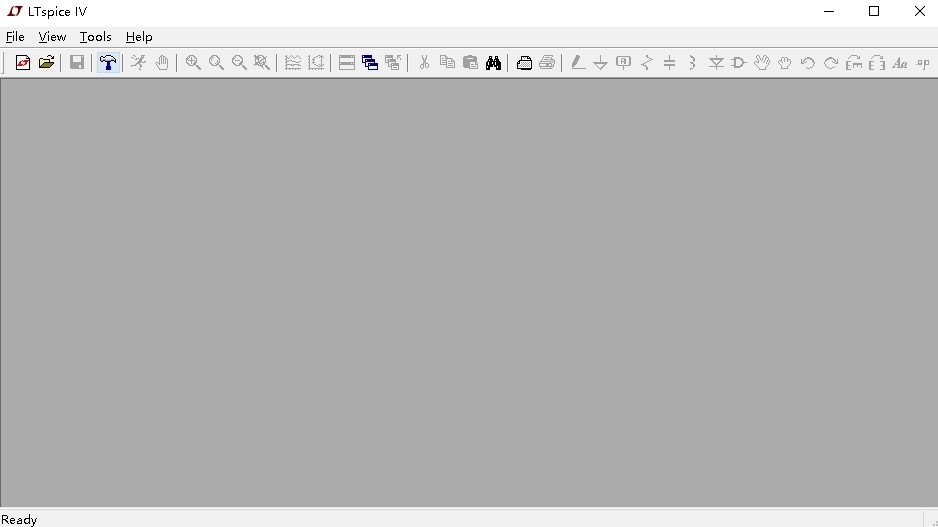

LTspice IV For Mac

LTspice IV For Mac是款适合工程行业中使用的电路仿真工具。LTspice IV For Mac最新版提供的多种功能来便捷的的绘制出自己所需要的仿真路线图，支持第三方数据的导入。LTspice IV For Mac还可以用于模拟电路图仿真、HIFI电路图仿真、PLL电路图仿真以及信号频谱分析等领域。

软件功能

1、LTspice电路图原理图绘制

鼠标操作：

左键：选择操作，执行操作，和普通windows应用一样的

中间：滚动放大和缩小

右键：进入菜单执行菜单选项，在画图连线，选择等操作的时候右键可以终止操作

常规操作：放大，缩小，最优视图，移动，复制，镜像，旋转 参看LTspice电路图仿真菜单和功能命令 LTspcie仿真原理图绘制添加基本器件：添加基本的器件主要包括电阻，电容，电感，二极管和符号(GND)可以在Edit菜单里面添加，也可以直接点击图标添加相应的器件。

选取IC器件：选取IC可以选取凌特的产品模型，也可以选取通用的三极管，mosfet，磁珠，LED，等器件模型，同时信号激励源，模型电源等也在这里面。通过这个按钮，可以添加任何你需要库里已有的器件，也是最常用的选项。

添加电源负载和信号源：点击添加IC器件图标进入库文件选择对话框，如下图选择电源，负载，还是信号源。

电路连线：电路图的连线，剪切工具可以删除连线(或者使用Delete按键)，拖拉和移动可以调整元件和连线的位置。

2、LTspice 电路图仿真设置

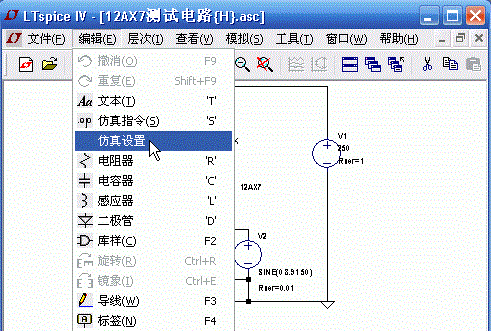

对话框：LTspice进行所有的配置(AC，DC，瞬态，噪音等)都是通过右键菜单：Edit simulation CMD进入。

3、瞬态分析

主要配置的参数：信号源首先配置好(V3)设置成1Khz，0.7V(1.4Vpk-pk)，offset 0V。

Stop time：停止时间(仿真的波形时间长度)

Time to start saving time: 开始保存数据时间(从那一刻保存数据)

Maxim time stem：最大时间间隔(这个参数直接关系到精度和计算的时间，1uS和1nS计算量差1000倍)，参看FFT的差别(1uS和10nS的区别)，如果配置精度达到一定程度，再提高精度意义不是很大，所以要衡量时间和精度问题。

配置好之后右键菜单，点击Run(运行)就可以进入仿真程序。

LTspice仿真结果查看：点击原理图里面的网络，直接就可以查看仿真出来的波形。

FFT波形查看：在xxxx.RAW窗口，右键，在View下面点击FFT，根据提示选择要分析的网络。

瞬态分析的精度靠的是时间间隔设置，实际上就是采样精度，取去多少个点计算，比如进行FFT分析，如果点数太少，分析出来的数据就不准确，但是并不是说点数(精度)越多越好，当达到一定程度，精度足够高的时候，已经没有多大的区别，这样增加精度只是增加计算时间而已(1us和1ns相差1000倍的计算时间)。

软件特色

教学与电路图演示仿真

模拟电路图仿真

开关电源电路图仿真

信号处理和放大电路图仿真

HIFI电路图仿真

模拟电路图噪音分析

线性电路图仿真

PLL电路图仿真

时钟电路图仿真

基准电压源电流源仿真

电路图讲解与仿真

功放电路图仿真

模拟滤波器电路图仿真

模拟信号频谱分析

大部分pspice，multisim的应用可以用ltspice替代

软件优势

LTspice IV还具有集成电路图捕获和波形观察功能。

LTspice IV具有一个多线程求解器，旨在提高现有多核处理器的利用率。

此外，该软件还具有内置的新SPARSE矩阵求解器，该求解器使用汇编语言，旨在接近当前FPU(浮点处理单元)的理论浮点计算极限。

LTspice IV使用专有方法来实现任务的有效并行处理。如果运行单线程任务，则只需5us即可完成。

对于SPICE模拟器，并行处理是一个长期的挑战。
