LTspice下载 v17 免费特别版

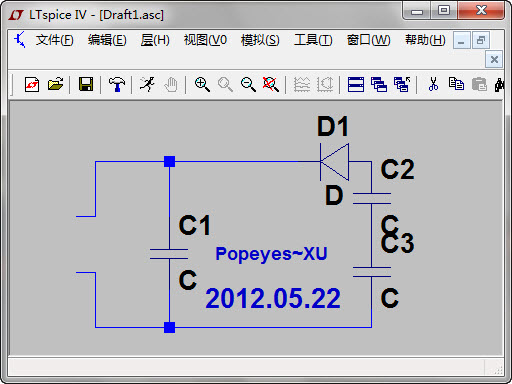

LTspice中文版是一款优秀的电路仿真模拟软件，能够对复杂的电路进行真机模拟，大大降低了事故的突发，降低了研究成本，通过LTspice所提供的建模工具，将实现了任务的高效并行处理，无论是实验还是教学都非常的实用。

软件特色

1、一个像样的内容库

该应用程序附带了一个可以添加到电路中的预定义组件的变量集合，包括电阻、电容器、电感器和二极管、导线、总线抽头、文本框、标签等。

2、仔细配置电流

每个组件都可以通过右键单击单独配置。您可以修改电阻的电阻、公差水平和额定功率，以及电压源的功能、寄生特性和振幅。

3、测试你的设计

一旦完成方案的工作，您就可以在内置编译器和模拟器的帮助下评估其有效性。

4、提供合适的试验场地

LTSpice使您能够模拟开关调节器和电路，并在实际构建电子元件之前运行测试模拟。

5、以图形化的方式快速设计和运行电路模拟

LTSpice提供了一个安全的环境，您可以在其中设计自己的电路并进行测试。

软件功能

1、LTspice电路图原理图绘制

常规操作：放大，缩小，最优视图，移动，复制，镜像，旋转 参看LTspice电路图仿真菜单和功能命令 LTspcie仿真原理图绘制添加基本器件：添加基本的器件主要包括电阻，电容，电感，二极管和符号(GND)可以在Edit菜单里面添加，也可以直接点击图标添加相应的器件。

选取IC器件：选取IC可以选取凌特的产品模型，也可以选取通用的三极管，mosfet，磁珠，LED，等器件模型，同时信号激励源，模型电源等也在这里面。通过这个按钮，可以添加任何你需要库里已有的器件，也是最常用的选项。

添加电源负载和信号源：点击添加IC器件图标进入库文件选择对话框，如下图选择电源，负载，还是信号源。

电路连线：电路图的连线，剪切工具可以删除连线(或者使用Delete按键)，拖拉和移动可以调整元件和连线的位置。

2、LTspice 电路图仿真设置

对话框：LTspice进行所有的配置(AC，DC，瞬态，噪音等)都是通过右键菜单：Edit simulation CMD进入。

3、瞬态分析

主要配置的参数：信号源首先配置好(V3)设置成1Khz，0.7V(1.4Vpk-pk)，offset 0V。

Stop time：停止时间(仿真的波形时间长度)

Time to start saving time: 开始保存数据时间(从那一刻保存数据)

Maxim time stem：最大时间间隔(这个参数直接关系到精度和计算的时间，1uS和1nS计算量差1000倍)，参看FFT的差别(1uS和10nS的区别)，如果配置精度达到一定程度，再提高精度意义不是很大，所以要衡量时间和精度问题。

LTspice中文版使用教程

模拟1：电阻分压器

我们从一个分压器开始，这个分压器用来建立一个单电源电压电路中的电压基准或偏压。电阻产生“热”噪声，噪声量取决于电阻值、带宽和温度（从默认温度开始）。

与AC分析一样，从“编辑模拟命令”窗口开始，选择“噪声”选项卡。然后，填写参数以构建命令。

输出：电路中的一个点，所有单独的噪声源将组合成一个值。这里使用“REF”。

输入：将“输入”设置为电路中的无噪声源。我们使用电源V1。LTspice在此处输入的源处计算“等效噪声输入”。

扫描类型：选择与AC分析一样。这里使用了十年。

每十年的点数：输入一个数字以提供所需的绘图和分析分辨率；此处使用100。

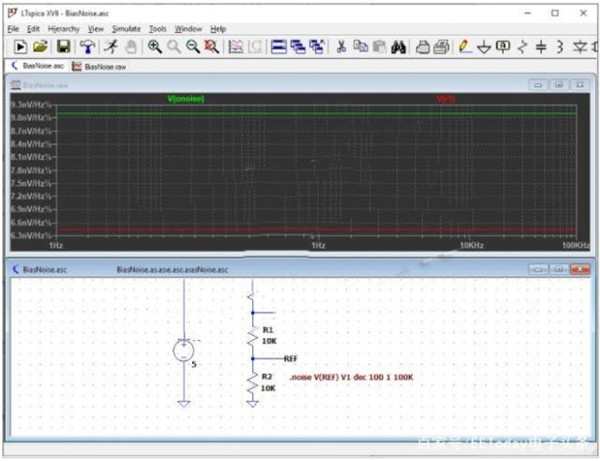

起始频率 和停止频率：这些参数类似于AC分析中的相应参数; 它们指定了分析的频率范围。但是，它们还指定LTspice计算输出总噪声时使用的通带。稍后会有更多内容。现在使用1和100K。单击“确定”并将噪声分析命令放在原理图上。你可以猜到下一步。运行模拟！就像在AC分析中一样，使用探针光标并单击REF节点。请注意，LTspice将输出图的名称更改为“V（onoise）”。

该图显示9.1nV/Hz1/2的平坦线。这是以RMS方式加在一起的所有单个噪声源的总和，以在输出端产生噪声。垂直轴的单位为nV/ Hz1/2。这是一个不起眼的单位，并解释它超出了本文的范围。只要知道以这种方式描述的噪声源意味着噪声随频率而变化，并且在频率范围内通过带宽的平方根进行积分。例如，如果噪声源是从150Hz到250 Hz的13nV/Hz1/2，则该频率范围内的总噪声为13nV/Hz，即100的平方根的1/2倍，即13 nV/Hz1/2×10 Hz1/2=130nV RMS。单击R1的主体。这增加了仅来自R1的输出噪声图。它是6.4nV/Hz1/2的扁平线。

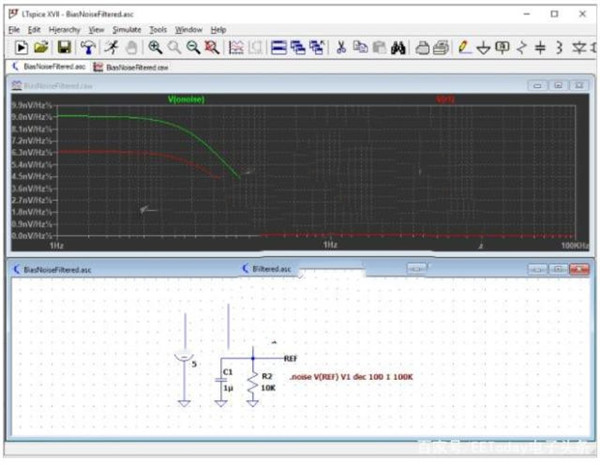

模拟2：添加滤波器

接下来，添加一个电容器过滤电源噪声。电容器还可过滤R1和R2的噪声。再次运行相同的模拟。低频噪声没有改变，但高频噪声被过滤了。电阻器和电容器构成低通滤波器。将光标放在C1上。没有探头！纯电容器被认为是无噪声的，没有任何可绘制的。增加电容器的电阻（例如漏电阻），并出现探头，以便绘制此电阻。

现在我们有了一个很好的工具来探索权衡并更深入地了解电路的噪声性能。例如，R1和R2可以做得更小，以减少它们的热噪声，但这会消耗更多的功率，C1必须更大，以保持相同的低通滤波器特性。

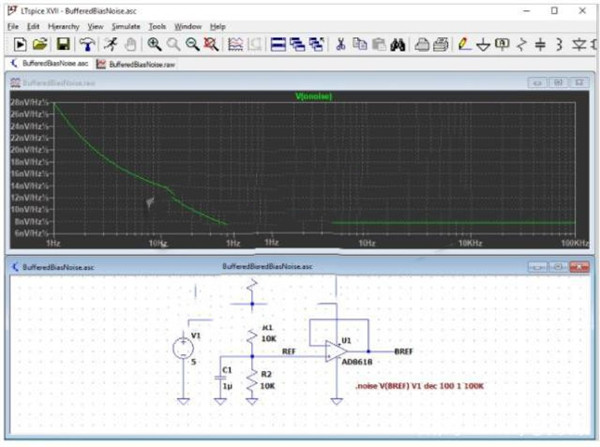

模拟3：添加缓冲放大器

偏置电路的一种变化是用电压跟随器缓冲电阻分压器。我们添加了一个运算放大器，用于高输出电流、宽带宽以及驱动相当大的容性负载的能力。这部分是在标准的LTspice Opamps库中。运行相同的模拟，但将模拟输出更改为BREF。由于运算放大器的1 /噪声，低频噪声已经上升，并且由于运算放大器的额外噪声未被过滤，因此返回了更高频率的噪声。特别是在低频时，可以看到运算放大器噪声远大于电阻分压器的噪声。

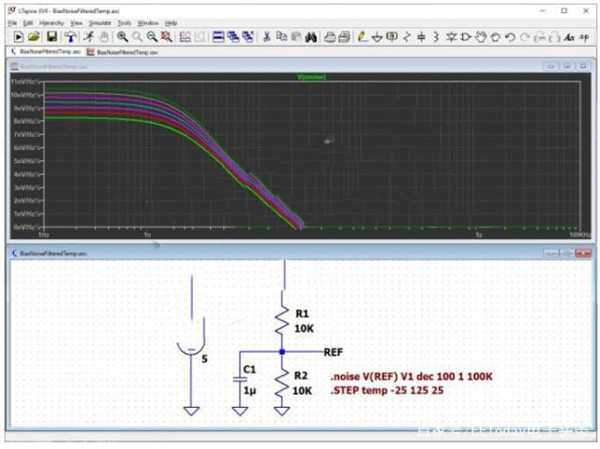

模拟4：温度

温度怎么样？LTspice的默认值为27°C。使用.STEP或.OPTIONS指令对不同温度下的噪声进行建模。temp变量内置于LTspice中。下一个图表显示了温度范围-25°C至125°C，以25°C的步骤显示，使用.STEP指令指定。可以使用.OPTIONS指令指定单个温度。例如，“.OPTIONS temp = 100”。

总输出噪声

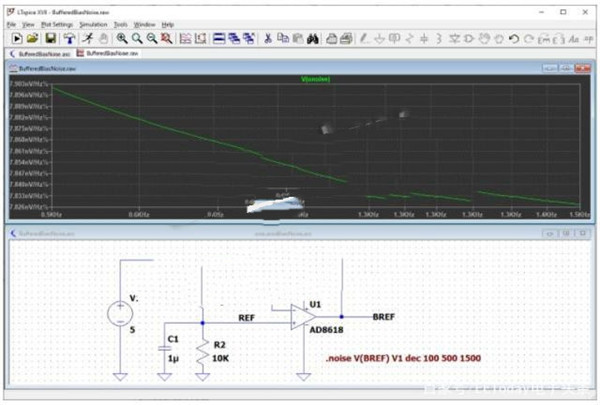

在某些时候，你希望将总噪声知道为单个电压。LTspice通过首先在感兴趣的频带上运行模拟来计算频带内的总噪声。例如，使用500 Hz至1500 Hz。然后，绘制输出噪声。按住键的同时，左键单击绘图顶部的V（onoise）标签。弹出一个小窗口，显示频段内的总RMS噪声。

局限性

总噪声计算使用理想的平方通带。必须根据实际通带形状调整输出端的总噪声；电阻器被建模为理想的热噪声源。实际电阻可能会产生额外的噪声，称为过量噪声；1 /区域的运算放大器噪声建模可能不准确。

提示

LTspice允许在分析中忽略电阻器中的噪声。例如，运算放大器电路中较大反馈电阻可以控制噪声，并且很难看出运算放大器的贡献。你可以通过在原理图中的电阻值之后添加无噪声一词来关闭电阻器噪声。例如，值10Meg变为10Meg无噪声。在图4中，将无噪声添加到R1和R2的值以仅查看来自U1的噪声。采用LTspice的低噪音设计非常简单，只需使用无噪声即可改善你的设计！

LTspice中文版怎么汉化

首先，找到它的语言选择文件夹，里面会有各个语言的选择文件。

比如FlashGet的language目录下面有三十几个国家的语言版本。

这里面已经有中国的了，假如你想新建一个的话，则也可以用记事本按照它的格式建立一个语言版本。

提供给大家的一个思路就是将它的原语言版本复制一个后，用记事本打开，然后按照它的格式修改，将它的内容换成你的内容，注意要一行一行地换。

如果你把两行弄到一行去了，这就可能会产生错误了。换完后，你也就已经汉化了这个软件了。
