迈迪三维设计工具集特别版 v6.0 免费版

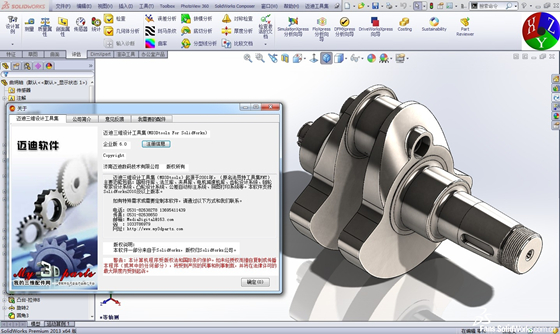

迈迪三维设计工具集是一款国产的三维设计辅助软件，它适用于SolidWorks软件，为用户提供众多实用的设计工具，可以帮助用户自动生成标准件，让用户能够更加轻松地使用SolidWorks。这里为大家带来免费的迈迪三维设计工具集，有需要的用户敬请下载。

迈迪三维设计工具集特色功能

标准件库：

生成标准件—当选择【标准件】菜单中的项时，会弹出 相应的标准件窗口。

螺栓副—螺栓连接副可以根据孔的尺寸自动选择螺栓螺母垫圈的尺寸，并自动装配。

螺栓校核—螺栓校核工具可以计算螺栓连接的强度，得出其许用最小直径。

自定义标准件—用户可以将企业常用配件添加到自定义标准件库中。

参数化工具：

电控柜设计—电控柜设计工具包括简单柜体设计和模件式机柜设计。简单柜体设计可以根据设计者输入的参数设计简单的柜体。模件式机柜设计以软件型式实现了数据资料查询及设计计算，并生成柜体及相关附件的三维模型，可供从事机柜结构设计、制造的工程技术人员使用。

钢结构工具—使solidworks具备了钢结构三维设计的功能，包括角钢、槽钢、空心型钢、H型钢等常用型钢，可以自动为型钢命名，并输出物料清单 。

钣金工具—汇集了有圆管、圆锥体、球面以及方圆连接管等各种常用的异形钣金构件。

设计工具：

圆柱齿轮、圆锥齿轮、蜗轮蜗杆、滚子链、齿型链、V带、平带、同步带、多锲带、轴设计、凸轮工具、弹簧设计、丝杠。

综合工具：

BOM工具—扩充了BOM功能，实现了汇总信息的自定义和导出表格的自定义，功能更加强大。

置换文件名—为了解决手工修改文件名的问题而开发。

文件加密—可以加密、解密任意类型的文件，速度快，操作简便。

日积月累—包括两部分功能：资料查询和文件管理，上面是“资料查询”，列出了常用机械设计资料，可以输入关键字搜索；下面是“文档管理”，可以导入各种格式的数据文档，用截图工具为每一个数据文档生成一张截图，也可以在下方输入一个文档的备注资料。

批量转换为PDF—可以很方便的把一个目录下的所有工程图文件全都转换为PDF文件，并放到指定目录下。

拼图打印—可以将多张图纸拼接成一张无限长的图纸，或者将一张大图纸切割成多张小尺寸图纸，并输入到一个PDF文件中，以方便打印。

力学分析—可以实现一些简单的材料力学计算，节约你很多的计算时间。包括：多个扭转分析、简单扭转分析、应力圆分析、截面特性及压杆分析、静定梁分析、薄壳中的应力计算。

二维工具：

生成明细表、生成零件号、重排序零件号、填写标题栏、填写技术要求、公差查询、形位公差、综合公差查询、符号库、齿轮二维图

配件库：

本机配件库—本机配件库默认为空，需要从“我的三维配件网”上下载模型包，并加载。

内网配件网—在一个企业内部，只需要将一台电脑作为服务器，其它所有的电脑作为客户端，就可以在局域网内共享一个配件库，只需要服务器定期从“迈迪三维配件网”上下配件库即可。 客户端在使用内网配件库时，会将用过的配件缓存到本机库中。

在线配件库—在线配件库是“我的三维配件网”提供的配件库，需要联网使用，使用过程中下载的文件会自动缓存到本机库中，久而久之就可以离线使用了。

加载模型包—需要到我的三维配件网下载需要的模型包，展开树列表，选中一个企业，单击菜单“访问公司首页” ，或单击下方的网址，就可以进入“我的三维配件安网” 的相应下载页面,然后下载需要的包。

迈迪三维设计工具集安装方法

迈迪三维设计工具集为免安装软件，下载后解压到任一目录下；

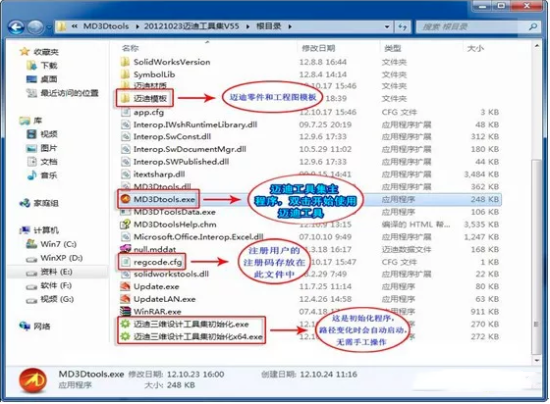

打开【根目录】，找到如下图所示的主程序“MD3Dtools.exe”，双击启动：

若首次使用迈迪工具，会自动启动初始化程序：(若程序目录被移动、重命名后也会被认为首次使用)。

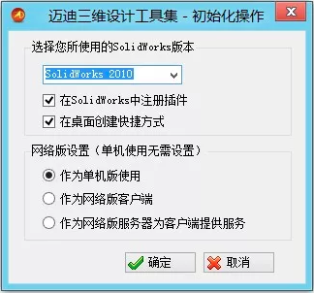

1. 选择SolidWorks版本：下拉列表中列出了当前电脑所安装的所有SolidWorks版本(不支持2010以下版本)，选择正在使用的版本。

2. 在SolidWorks中注册插件：选中后打开SolidWorks会存在迈迪插件。

3. 网络版设置：设置是否在企业内网中共享模型库。

作为单机版使用：不使用局域网的功能，但仍然可以使用在线配件库，以及在线更新。建议个人用户选此项。

作为内网客户端：需要首先在企业内网中配置一台迈迪工具集服务器。请参考相关帮助。

作为内网服务器：配置当前电脑为内网中的迈迪工具集服务器，详细设置方法请参考相关帮助。

设置完成后，单击【确定】进入下一步。

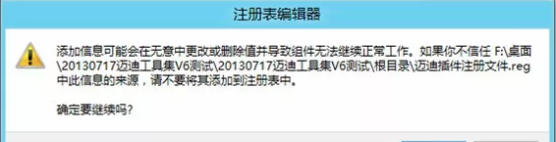

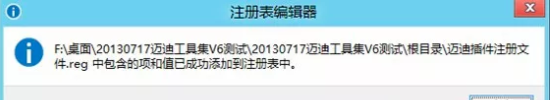

提示将插件注册文件加入到注册表中：单击【是】注册迈迪插件。

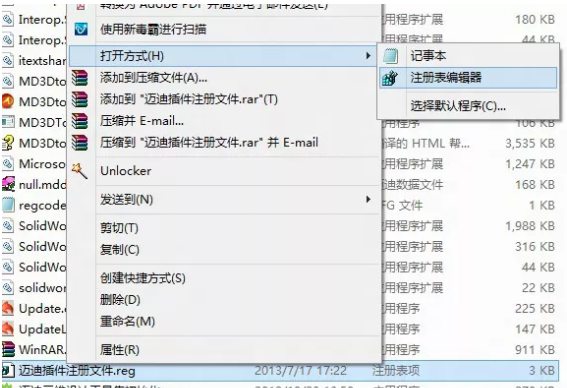

【注意】：如果没有弹出上面的注册提示窗口，说明您的系统打开注册表文件(.reg)的方式不是“注册表编辑器”，需要手工将文件【根目录\迈迪插件注册文件.reg】用注册表编辑器打开，才能在SolidWorks中注册插件(如下图所示)

迈迪工具集V6.0使用方法：

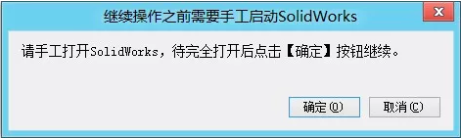

首次使用迈迪工具，会提示启动SolidWorks。

【注意】：一定要等到SolidWorks完全启动后单击“确定”按钮继续执行，否则可能会启动两个SolidWorks。

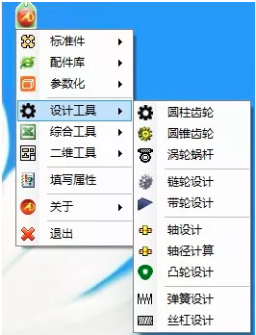

初始化完成后，会启动迈迪工具条：
