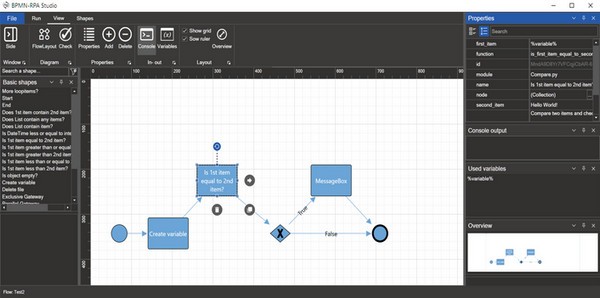

BPMN-RPA Studio免费版是一款可以支持Python代码的RPA机器人测试软件，我们的用户可以通过这款软件来运行Python代码，然后测试RPA机器人是否存在故障和问题。

BPMN-RPA Studio免费版使用方法

快速启动

打开创建流程的应用程序（diagram.net、DrawIO桌面应用程序或Ms Visio）。

导入BPMN RPA形状库（文件->打开库，你可以在这里下载DrawIO，在这里下载MsVisio)

通过使用适当的BPMN_RPA形状集，在https://app.diagrams.net/ 或在桌面应用程序（DrawIO或Ms Visio）中创建您的图表。

保存您的图表（DrawIO为XML，Visio为vsdx）。

通过使用BPMN_RPA_Starter.py或WorkflowEngine的代码来运行你的工作流

第一次启动

当你第一次尝试运行一个Flow时，你会被要求输入你的安装目录的路径。如果您使用的是Windows，安装目录的路径将被保存在注册表中（路径保存在注册表键 "HKEY_CURRENT_USER\Software\BPMN_RPA\dbPath "中），并用于创建一个用于记录的SQLite数据库，称为 "Orchestrator.db"。WorkflowEngine也必须知道你的python.exe的位置。你将被要求输入python.exe文件的完整路径（包括".exe "扩展名）。同样，如果你使用的是Windows，这个路径将被保存在注册表键 "HKEY_CURRENT_USER/Software/BPMN_RPA/PythonPath"。对于Linux用户，将创建一个与协调器数据库一起的 "设置 "文件。

识别的形状

为了让工作流引擎识别流程，您必须使用推荐的形状属性与以下形状。

任务

您可以使用Tasks来调用Python脚本。为了让WorkflowEngine能够识别任务，每个任务都必须包含某些属性，以使其成为可能。

推荐的属性。

模块。这是包含你的类和/或函数的Python文件的完整路径。

From file: 如果你想从一个特定的文件位置加载你的模块，指定完整的路径（包括扩展名.py）。

从脚本目录中的文件：只指定你想使用的模块的模块名称（包括扩展名.py）。

从已安装的软件包：只指定模块名称（没有扩展名.py）。

没有模块字段：你可以删除模块字段，直接调用WorkflowEngine类中的一个函数。

Class：用于引用模块中使用的类。如果被调用的模块只有函数而没有类，您可以删除这个字段。

Function（函数）。要调用的函数的名称。这个字段是必须的。

Output_variable: 必须存储当前动作输出的变量的名称。如果你不使用这个字段（或删除它），当前任务将没有可以被其他任务使用的输出。

可选属性。

你可以直接为被调用的函数指定任何输入值，方法是为形状添加一个额外的属性，其名称与函数的预期输入参数完全相同。
